預付費電表接線圖

2022-05-27

  預付費電表分為單相預付費電表和三相預付費電表,三相預付費電表有直入式電表和互感式電表,下面我們就分別說說這幾種預付費電表是怎么接線的吧

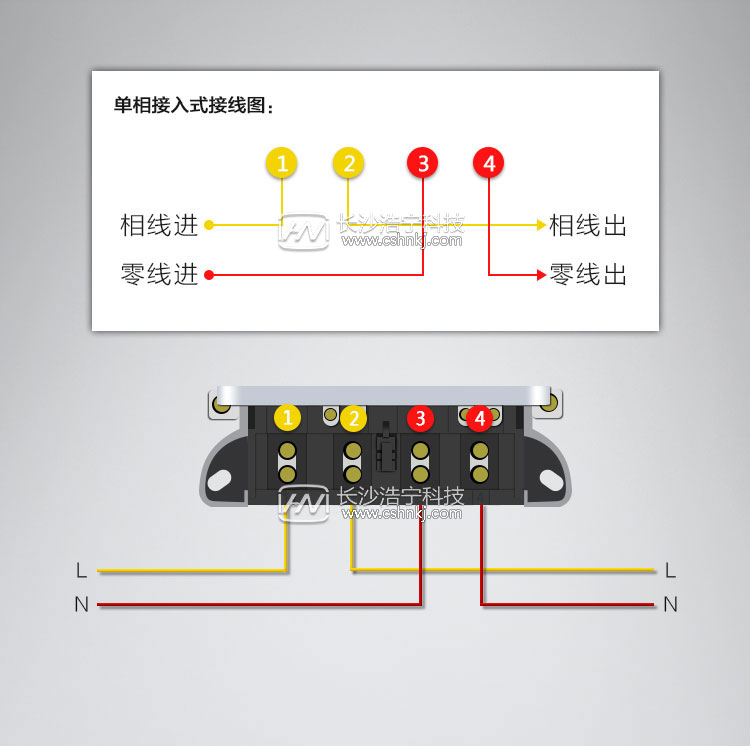

  單相預付費電表接線圖

  預付費電表接線圖

  家用單相電表的接線必須是左火L,右零N,左邊火線進,火線出,右邊零線進,零線出標準的規范,單相電表的接線已經有標準規范了,1、3進,2、4出。

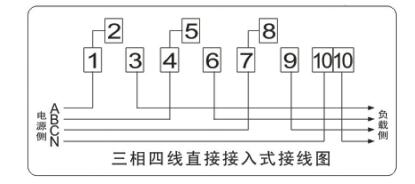

  三相預付費電表接線圖直入式

  預付費電表接線圖

  1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈,1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。

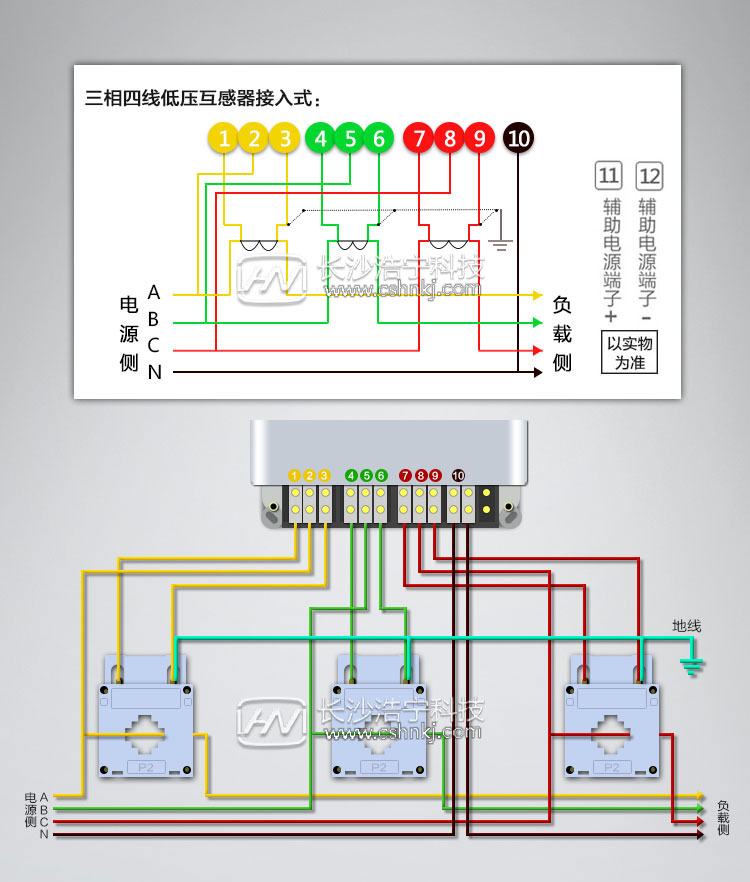

  三相預付費電表接線圖互感式

  預付費電表接線圖

  翻過接線端子蓋,就可以看到三相四線電表接線圖。

  其中1、4、7接電流互感器二次側S1端,即電流進線端;

  3、6、9接電流互感器二次側S2端,即電流出線端;

  2、5、8分別接三相電源;

  10、11是接零端。為了安全,應將電流互感器S2端連接后接地。注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相,即1、2、3為一組;4、5、6 為一組;7、8、9 為一組。下面是詳細操作。

  A黃線,電壓線接入2號口,電流線經過第1個電流互感器S1接入1號口輸入,S2接入3號口輸出

  B綠線,電壓線接入5號口,電流線經過第2個電流互感器S1接入4號口輸入,S2接入6號口輸出

  C紅線,電壓線接入8號口,電流線經過第3個電流互感器S1接入7號口輸入,S2接入9號口輸出

  N黑線一般代表零線,直接接入10號口。
