三相電表怎么接線呢,三相四線和三相三線電表的接法不一樣,三相四線是接三個互感器,三相三線是接兩個互感器,下面浩寧科技網就來為您具體說說三相電表接線方法。
三相四線電表怎么接線
一般情況下,電能表接線都必須遵循左進右出的原則。三相電能表有兩種接線方式:

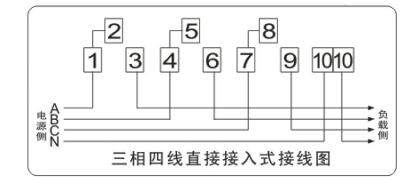

一,直接式(100A以下),即1,4,7,10接三相四線電源A、B、C、N,3,6,9,11接負載端A、B、C、N

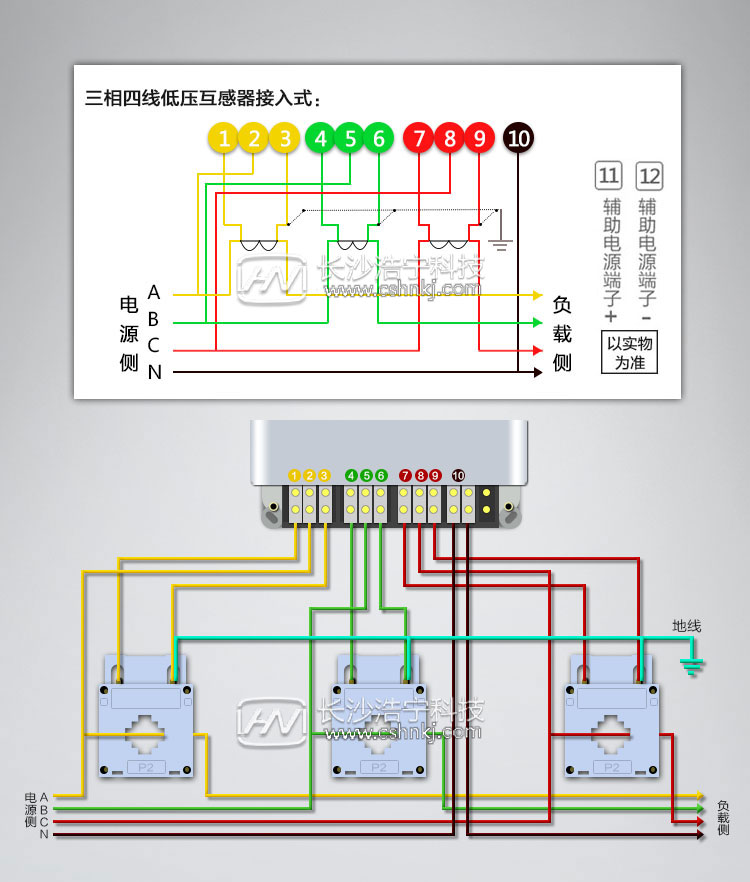

二,互感器接法(100A以上),1,4,7接電流互感器S1端(P1方式);3,6,9 接電流互感器S2端A\B\C\N\;2,5,8,接電源電壓A\B\C\;10腳接電源N,11腳接負載N。

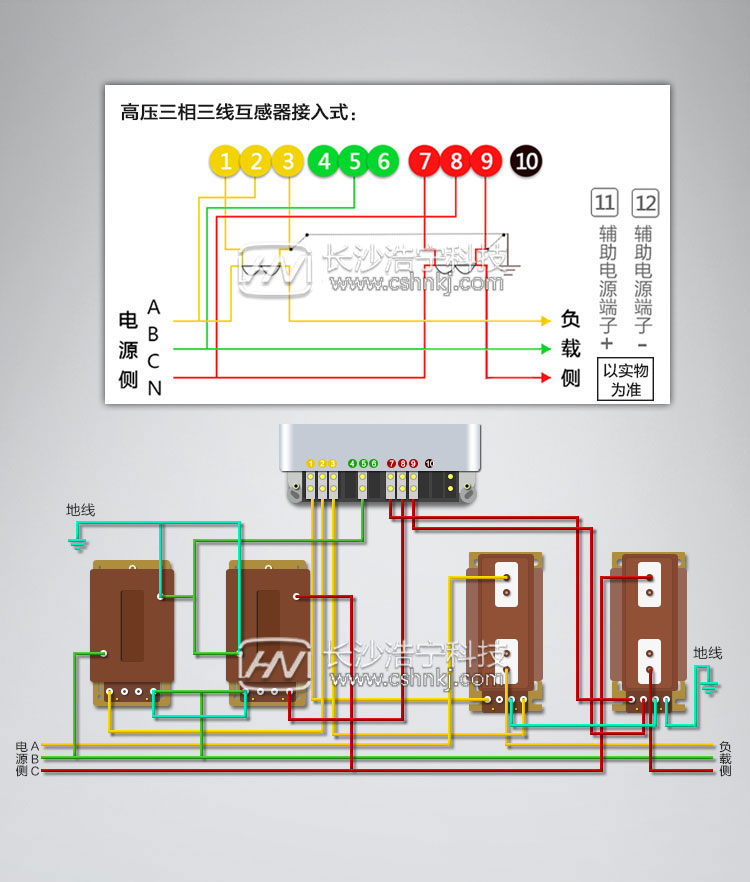

三相三線電表怎么接線
A黃線電流線經過互感器S1接入1號口,3號口經過S2輸出,電壓線接入2號口。
B綠線電壓線接入5號口,電流線直接接負載
C紅線電流線經過互感器S1接入7號口,9號口經過S2輸出,電壓線接入8號口。
