互感器電表接線圖

　　電流規格為1.5(6)A、0.3(1.2)A等，一些電流規格比較小的電表，都是要結合互感器用的，浩寧科技網就為您盤點互感器電表接線圖，分為單相電表、三相三線電表、三相四線電表分別講述。

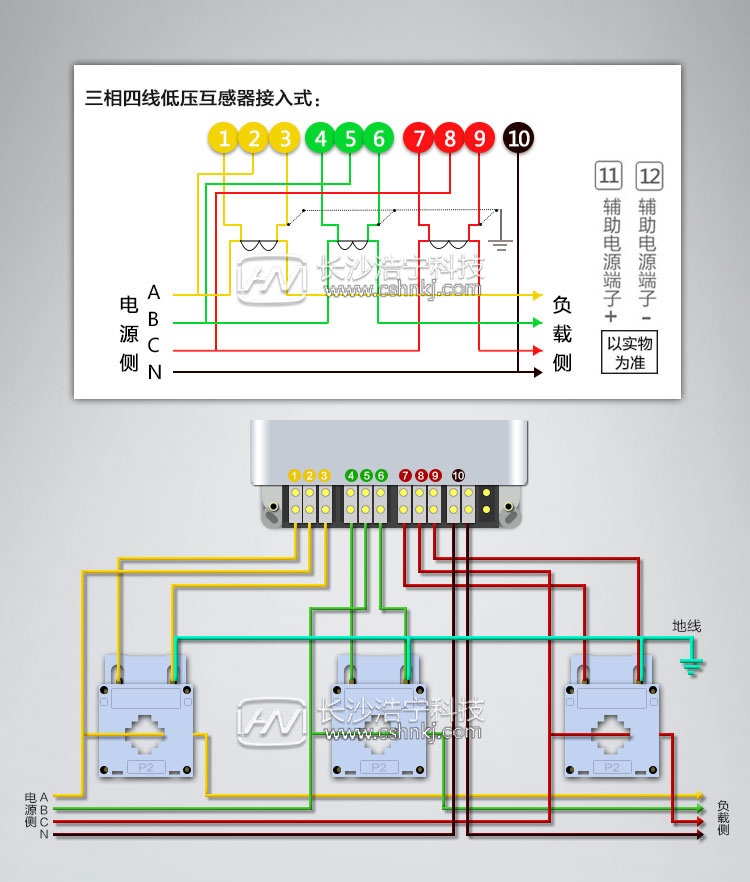

　　三相四線電表互感器接線圖

　　A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

　　B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

　　C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

　　N黑線一般代表零線，直接接入10號口。

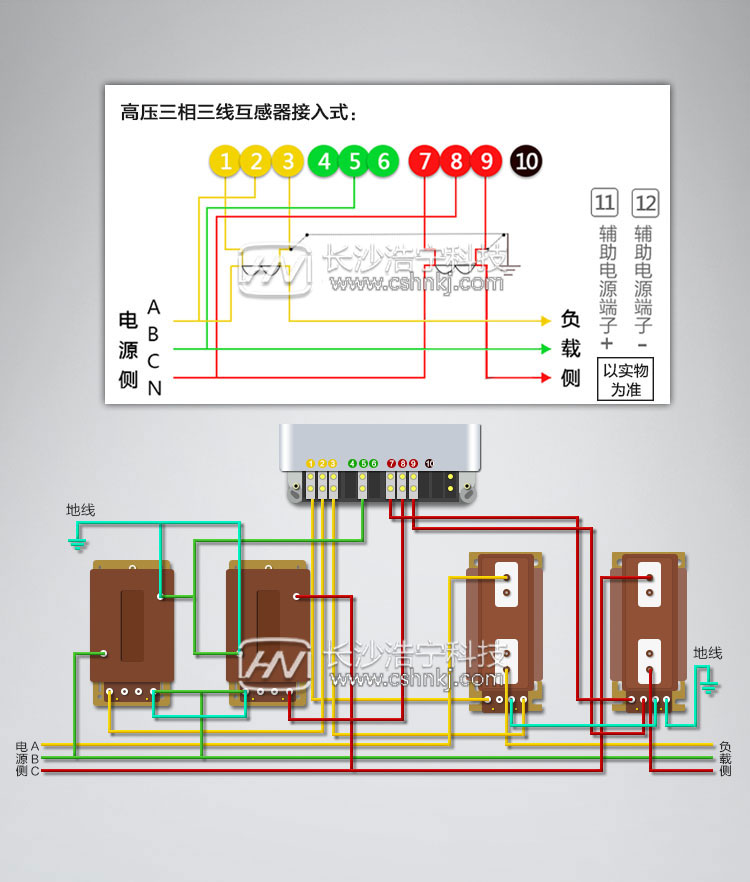

　　三相三線電表互感器接線圖

　　A黃線電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

　　B綠線電壓線接入5號口，電流線直接接負載

　　C紅線電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

　　三相三線電表適用于：高可靠性與高穩定度電能計量需求的發電廠，變電站以及各類企業事業單位。

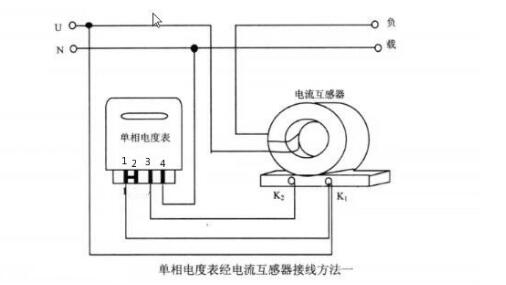

　　單相電表互感器接線圖：有連片的

　　火線連接到互感器K1并聯到電表的1號進線口，K1再并聯火線纏繞互感器的連線，K2接零線3號口入，4號口直接解零線出。

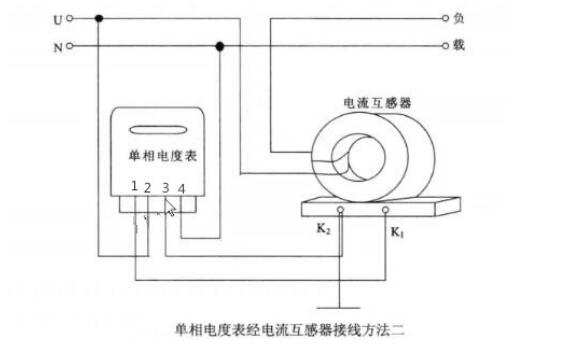

　　單相電表互感器接線圖：無連片的

　　K1接電表1號口， k2接電表3號口，零線接入4號口，火線纏繞互感器出來到負載

　　注意：如果單相電表內的連接片沒有斷開，K2是禁止接地的，要是電表內的連接片已經拆除，那么K2應該接地。
