單相電表經電流互感器接法

2022-05-27

  單相電表一般都比較少的接互感器,但是少不代表沒有哦,單相電表接互感器主要有兩種方法,一種是帶連片的一種是不帶連片的,下面具體給您說說兩種單相電表互感器接法。

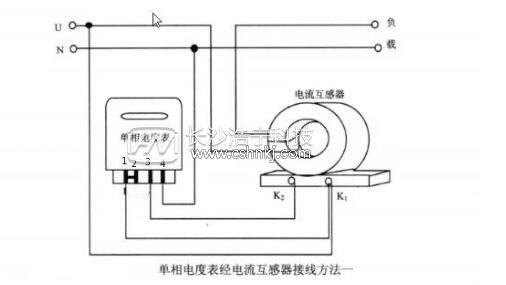

  帶連片的單相電表互感器接線方式:

  單相電表經電流互感器的接法

  火線連接到互感器K1并聯到電表的1號進線口,K1再并聯火線纏繞互感器的連線,K2接零線3號口入,4號口直接解零線出。

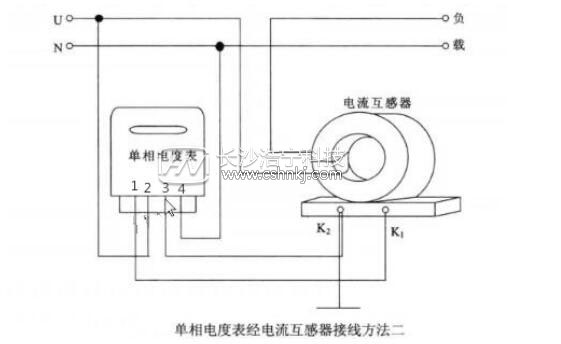

  無連片的單相電表互感器接線方式:

  單相電表經電流互感器的接法

  K1接電表1號口, k2接電表3號口,零線接入4號口,火線纏繞互感器出來到負載

  注意:如果單相電表內的連接片沒有斷開,K2是禁止接地的,要是電表內的連接片已經拆除,那么K2應該接地。

  電表接線注意事項

  1.低壓電能表岀表線采用額定電壓為500V的絕緣銅芯導線,導線的載流量與負荷相匹配,導線截面不少于2.5平方毫米。

  2.塑料絕緣導線的敷設,應采用線碼、塑料槽板或塑料管敷設。

  3.低壓電流互感器的一次線連接時,應注意其標志的變比的圈數和接頭,岀表線應壓接線耳。
