三相三線電表接線圖解

2022-05-27

  三相三線電表是高壓電表,一般用于工業、發電站等地,相對于三相四線電表,三相三線是沒有零線的,只有電壓規格就是100V,只能接2個互感器,下面我們就來具體說說,三相三線電表接線圖吧。

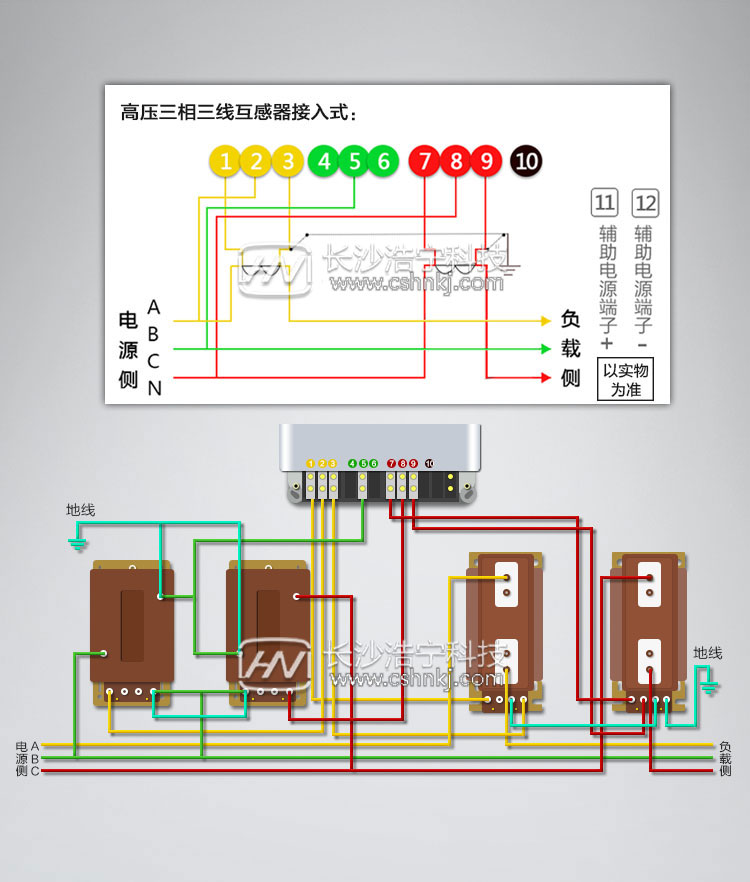

  三相三線電表接線圖

  三相三線電表接線圖解

  A黃線電流線經過互感器S1接入1號口,3號口經過S2輸出,電壓線接入2號口。

  B綠線電壓線接入5號口,電流線直接接負載

  C紅線電流線經過互感器S1接入7號口,9號口經過S2輸出,電壓線接入8號口。

  一般三相三線電表接線圖都是要配備互感器使用的,三相三線電表接好之后,一定要檢查,電表是否接到位了,如果報警燈一直亮著,說明接線不對哦,可能相線接反了哦,我們可以根據以下方法來判斷三相三線電表接對了沒有哦!

  怎么判斷三相電表接線是否正確

  1、首先對任何正轉的電能表,如果原電能表接線正確,通過三次對調任意兩根電壓進線后,三次電能表都應停轉,如不停轉或有一次不停轉,則證明原電能表接線肯定有錯誤。

  2、通過三次對調電壓進線,如果電能表三次都停轉,只能說明原電能表接線可能正確。電能表對調電壓進線停轉,只是電能表原接線正確的必要條件,還不是充分條件。為此還必須進一步進行判斷。
