電表安裝方法

　　電表怎么安裝呢?不同種類的電表接線方法會有所不同，電表分為單相電表和三相電表，三相電表又有三相四線電表和三相三線電表，每種電表的安裝方法都是不一樣的哦，下面我們就來分種類來說說電表安裝方法，其實每只電表的表蓋上面都是有電表安裝方法的哦!

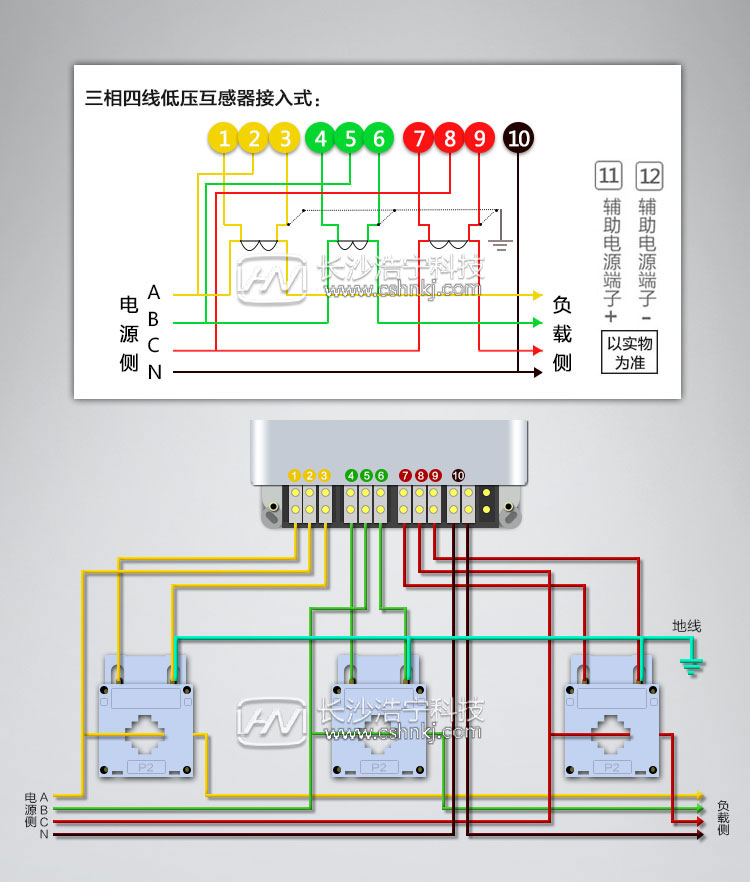

　　三相四線電表接線圖

　　

　　A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

　　B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

　　C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

　　N黑線一般代表零線，直接接入10號口。

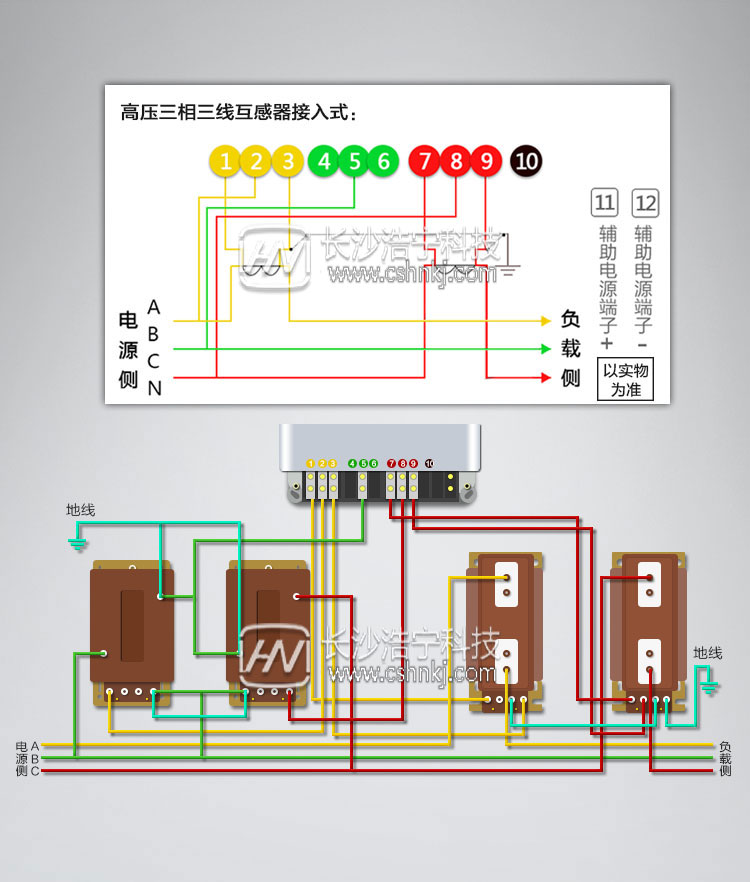

　　三相三線電表接線圖

　　

　　A電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

　　B電壓線接入5號口，電流線直接接負載

　　C電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

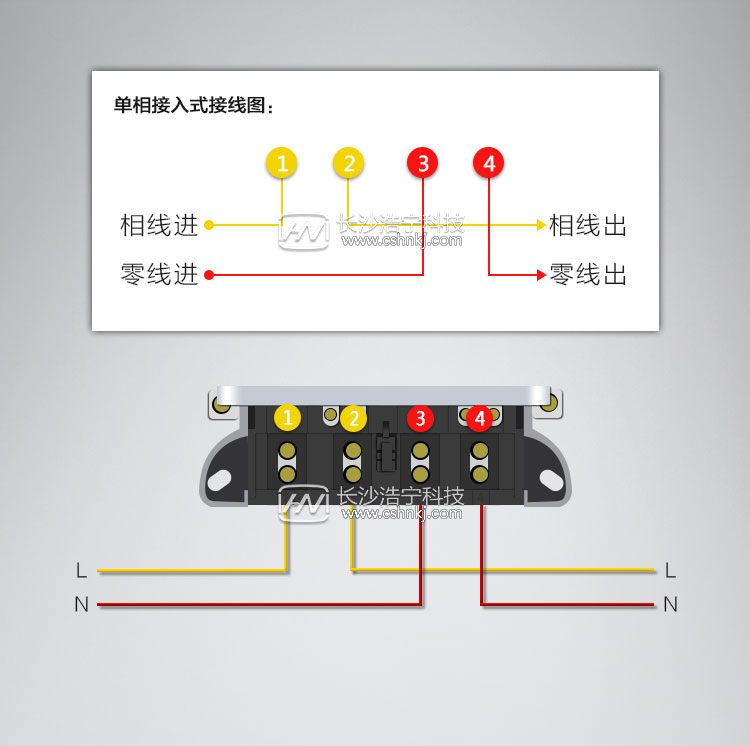

　　單相電表接線圖

　　

　　家用單相電表的接線必須是左火L，右零N，左邊火線進，火線出，右邊零線進，零線出標準的規范，單相電表的接線已經有標準規范了，1、3進，2、4出。
