威勝電表dtsd341-mc3說明書

威勝電表dtsd341說明書由浩寧電子科技為您提供下載，希望對您有所幫助。

綜合介紹

1.1 概述

DTSD341(配置號 MC3)型三相四線電子式多功能電能表是新一代智能型高科技電能計量產品，符合 GB/T17215.321-2008、GB/T17215.323-2008 和 DL/T614-2007 等電能表有關標準，采用 DL/T645-1997 通信規約。

1.2 工作原理簡述

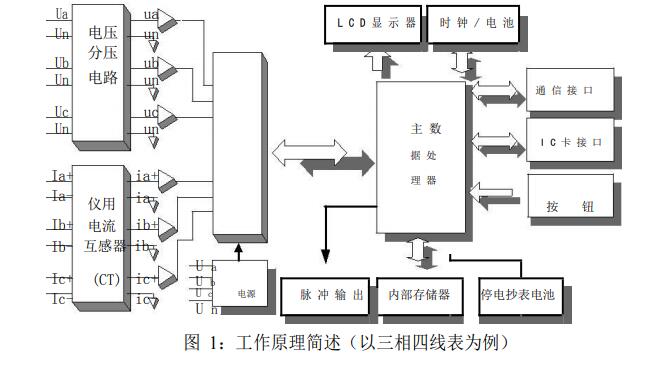

本產品由電流互感器、集成計量芯片、微處理器、溫補實時時鐘、數據接口設備和人機接口設備組成。集成計量芯片將來自電壓分壓，電流互感器的模擬信號轉換為數字信號，并對其進行數字積分運算，從而精確地獲得有功電量和無功電量，微處理器依據相應費率和需量等要求對數據進行處理。其結果保存在數據存儲器中，并隨時向外部接口提供信息和進行數據交換，其原理框圖如圖 1 所示。

威勝DTSD341-MC3相關參數

接線制式：三相四線制

精度等級：1級 、0.5S級

電流規格：1.5(6)A 、10(40)A 、5(6)A 、20(80)A 、15(60)A

主要功能：多功能 、復費率(峰谷) 、有功 、有無功組合

通訊協議：DL/T645-1997

通訊功能：單485 、遠紅外通訊

電壓規格：3X220V/380V

市場價：1500左右 浩寧價：1175
