電能表液晶屏上顯示圖標代表什么？以威勝DJZY102為例 ②

我們?cè)谑褂秒娔鼙淼倪^程中 電能表的液晶屏?xí)@示各種圖標 那么這些圖解都是代表哪種意思呢？
下圖為長沙威勝集團生產的DJZY102直流費控智能電能表。

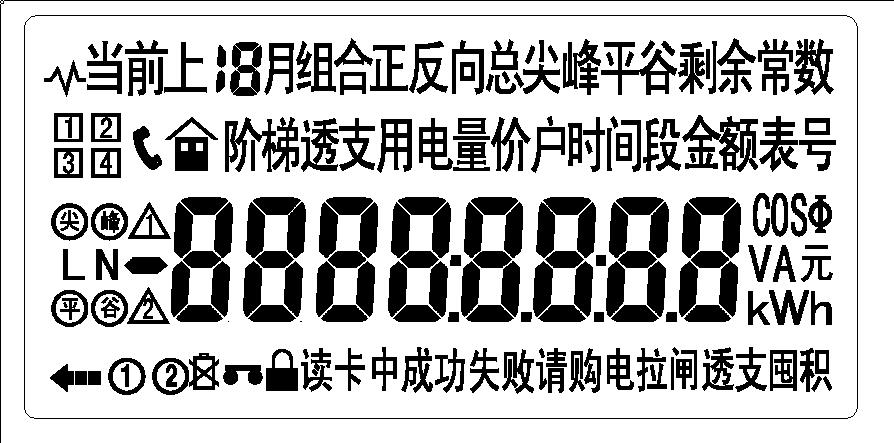

液晶顯示說明

項目	液晶上顯示內容		含義說明
全屏			液晶全屏顯示
歷史月電能		“上1-12”月數據
分時功能代碼		1表示主時段表，2表示副時段表；
	尖 峰 平 谷	為當前的分時費率。
指示標示符號		符號常顯時表示反向；
		圖標出現時，表示電池欠壓；
		圖標出現時表示已進入編程許可狀態，240分鐘以后會自動消失；
		圖標表示編程密碼連續錯誤次數大于設定值后，密碼被鎖，24小時后會自動解鎖；
		表示處于RS485或紅外通信狀態。
